雙向止水鑄鐵閘門結構組成
鑄鐵閘門主要由閘框、閘板,、吊座及緊閉斜鐵等零部件組成,。為克服以往鋼門易銹蝕的缺點,，閘框,、閘板全采用鑄鐵組成，其中閘框又由上橫梁,、下橫梁,、左直梁、右直梁組成,。為了制造,、運輸、安裝方便,，閘板一般根據其大小或高度情況由上下幾部分拼裝組成,。
閘門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類,。具體選用可根據閘孔尺寸,、承壓水頭、啟閉型式,、閘門自重等方面加以綜合比較確定,。
閘門按閘板結構的組合不同，分為整體式和組裝式兩大類,。小規格的閘門一般制成整體式,，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸,。中等規格以上的閘門一般均可制成組裝式,。
結構設計
主要由閘框和閘板兩大部分組成。

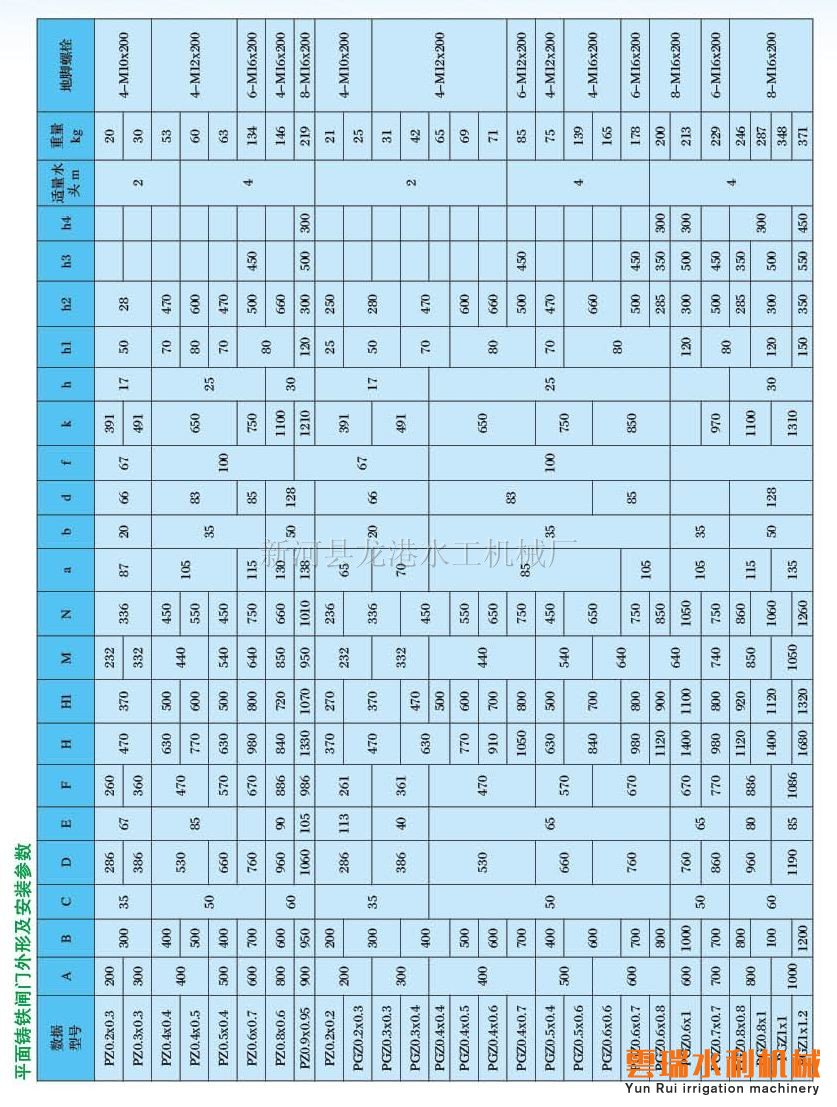

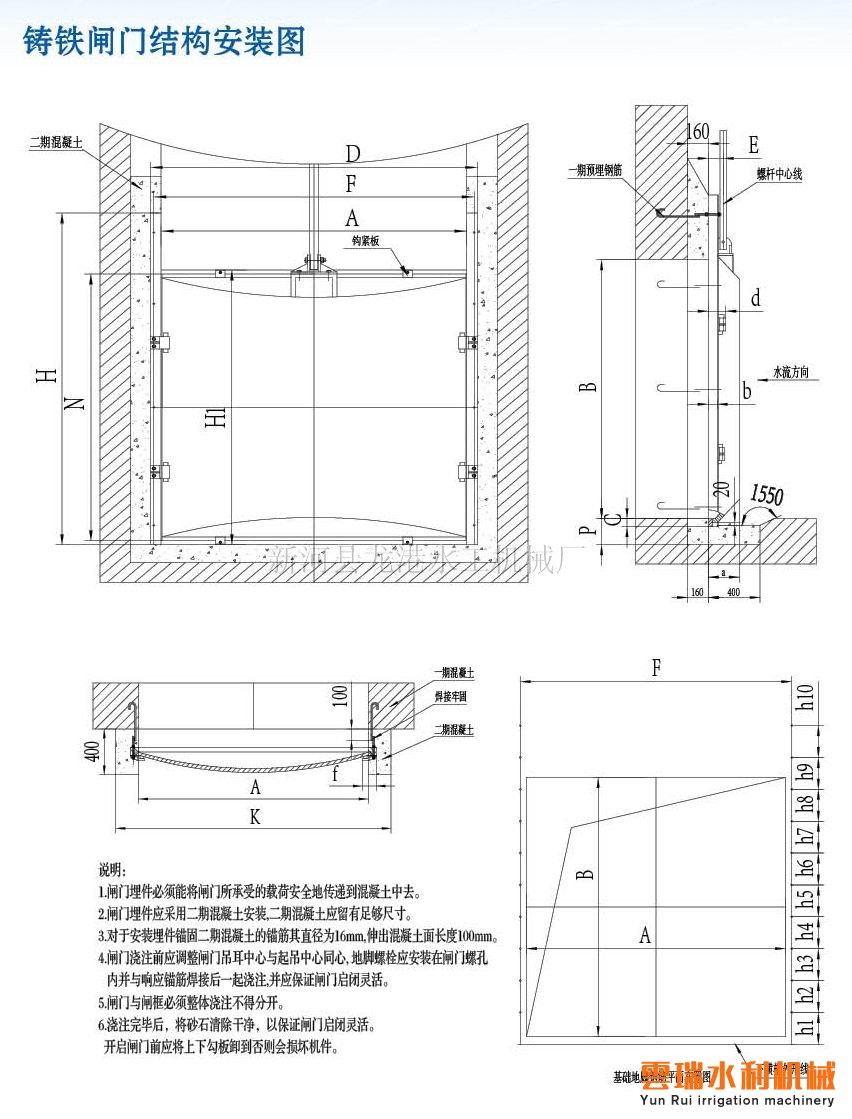

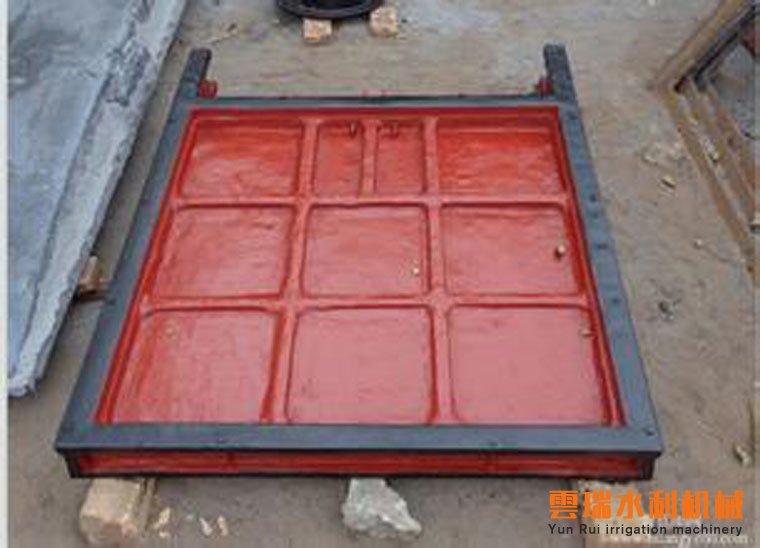

閘框是閘板的支承構件,，也是閘板的運行滑道,，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中,。為科學合理節約材料及減輕自重,，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮,。閘板是用來封閉和開啟孔口的活動擋水構件,， 板面四周設鑄鐵邊框梁 ， 為提高閘板的強度 ,， 板面制成拱形,， 拱的圓心角按6 0度設計，以降低其所受的水壓力,。為便于制造,、 運輸和安裝， 閘板可制成上下幾部分 ，待到安裝現場后再用螺栓連接組裝成整體 ,，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁,，以提高閘板的縱向剛度 ， 在寬度方向設置縱向筋板 ,，以提高其橫向剛度,，同時起到縱梁的作用。
工作原理
閘板是直接承受水壓力的擋水構件,， 閘框是閘板四周的支承構件,， 同時也是閘板上下運動的滑道，滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中,， 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部,。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、加工,。
刨光后平直光滑,、 貼合嚴密， 使結合面,、 止水面與運動滑道合三為一,。在啟閉機作用下， 當閘門啟閉運行時,，緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡,， 在水壓力和緊閉斜鐵的雙重作用下，確保閘板運行平穩 ,， 使閘板與閘框滑道緊密貼合,， 從而達到有效止水的目的。
